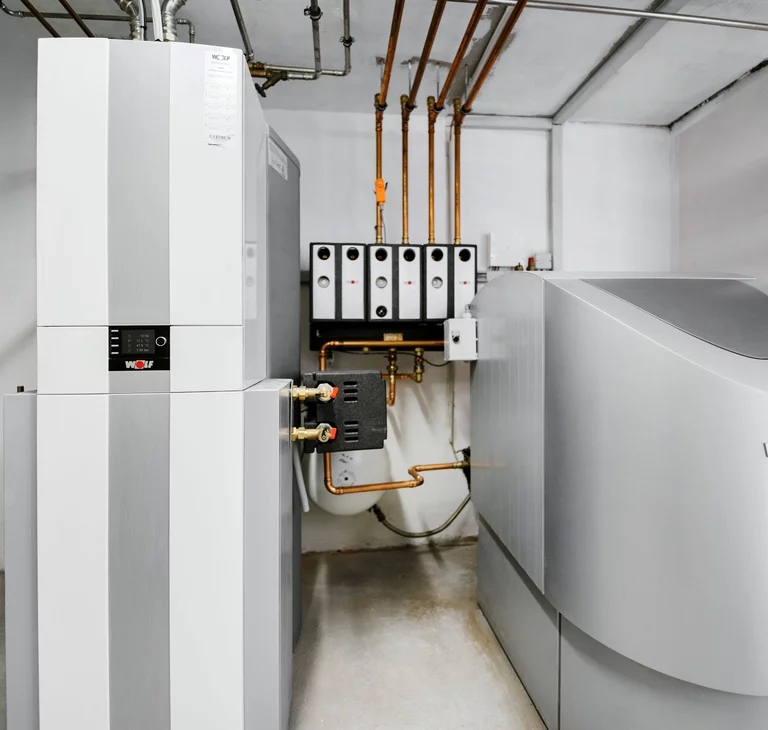

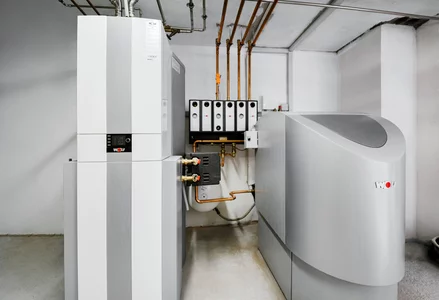

WOLF herstellerübergreifende Wärmepumpen-Hybridlösung im Einbauszustand
01.08.2024#Fachartikel

Zwei, die sich gut verstehen: Wärmepumpe im Hybridbetrieb mit einem fossilen Heizsystem



Ist es vorteilhaft, im Bestandsgebäude eine Hybridheizung zu installieren? Eine richtig geplante Wärmepumpe ist in der Lage, ein Gebäude ausreichend zu beheizen – zudem gibt es Fälle, in denen eine bivalente Kombination aus regenerativen und konventionellen Systemen sinnvoll ist.

Das Ziel, möglichst schnell den Heizungsmarkt zu dekarbonisieren, passt nicht zu jedem Geldbeutel und auch nicht zu jeder Situation im Gebäudebestand. Im Spannungsfeld aus noch nicht abgeschlossener kommunaler Wärmeplanung und heute gleichzeitig attraktiver Förderung ist Abwarten allerdings keine Option – eine Investition in ein hybrides Heizsystem aus dem fossilen Bestandskessel plus einer neuen Wärmepumpe dagegen schon.



Eine hybride Lösung ist vor allem für Eigentümer geeignet, die

  • ihr Haus schrittweise über einen längeren Zeitraum hinweg durch Einzelmaßnahmen sanieren wollen
  • einen hohen und schnell verfügbaren Warmwasserbedarf haben
  • ein hohes Sicherheitsbedürfnis haben



Sanierung in Schritten



Wird ein Wohnhaus nach und nach energetisch ertüchtigt, sinkt dessen Heizlast mit jeder Maßnahme. Hierzu zählen zum Beispiel die Fassaden- und Dachdämmung, der Austausch von Fenstern und Außentüren, die Umrüstung von Heizkörpern oder der Einbau einer Fußbodenheizung sowie Systemen zur kontrollierten Wohnraumlüftung. Sind solche Maßnahmen bereits geplant, könnte der Einbau eine Wärmepumpe als erster Sanierungsschritt erfolgen. Die Wärmepumpe übernimmt dann die Grundlast und Spitzenlasten werden vom bestehenden fossilen Gerät aufgefangen.

Eine durch Einzelmaßnahmen zunehmende Effizienz der Gebäudehülle senkt die Heizlast bzw. den Anteil der Heizwärme von der insgesamt erzeugten Wärmeenergie. Der Bedarf an Warmwasser bleibt dagegen in der Regel konstant. Damit erhöht sich prozentual die Betriebszeit der Wärmepumpe und der fossile Wärmeerzeuger muss immer seltener in Betrieb gehen.



Ist das Haus schließlich (nach mehreren Jahren) vollumfänglich saniert und die Heizlast durch die Ertüchtigung des Gebäudes ausreichend reduziert, könnte der fossile Wärmeerzeuger außer Betrieb genommen werden. Er steht dann nur noch für den Notfall bereit oder es erfolgt eine Umstellung ausschließlich auf den Wärmepumpenbetrieb.



Warmwasserbereitung



Ein weiterer Grund für eine vorgezogene Heizungs-Modernisierung (entgegen den üblichen Empfehlungen, zuerst die Gebäudehülle und im zweiten Schritt die Heizung zu sanieren) könnte eine geplante Wohnraumerweiterung sein oder eine gestiegene Bewohnerzahl. Nicht nur in Mehrfamilienhäusern, in denen regelmäßig Spitzenlasten bei der Warmwasserbereitung anfallen, kann ein fossiles Brennwertgerät diese abfangen.



Hybridsysteme sind aber nicht nur für Bestandsgebäude eine Option. Auch im Neubau von Mehrfamilienhäusern arbeitet ein Hybridsystem im Hinblick auf die Spitzenlasten, die im Rahmen der Warmwasserbereitung anfallen, ökonomischer als eine Wärmepumpe allein.



Vorsorge im Fall einer Havarie



Im Fall einer Havarie – zum Beispiel an Öltanks – ermöglicht eine Hybridlösung eine hohe und gesetzeskonforme Flexibilität bei gleichzeitiger Technologieoffenheit. Im Gegensatz zu einer rein fossilen Lösung, die es lediglich erlaubt, im Havariefall für maximal 5 Jahre ein neues Brennwertgerät einzubauen, gibt es bei der Kombination mit einer Wärmepumpe keine zeitliche Beschränkung für den Austausch der fossilen Komponente.
Voraussetzung ist, dass das Gesamtheizsystem zu 65 Prozent mit erneuerbaren Energien arbeitet, die Wärmepumpe also ausreichend groß genug dimensioniert wurde.

Hybridtechnik ist damit im Sinne von BEG und GEG zukunftssicher und außerdem weitestgehend unabhängig von der kommunalen Wärmeplanung.

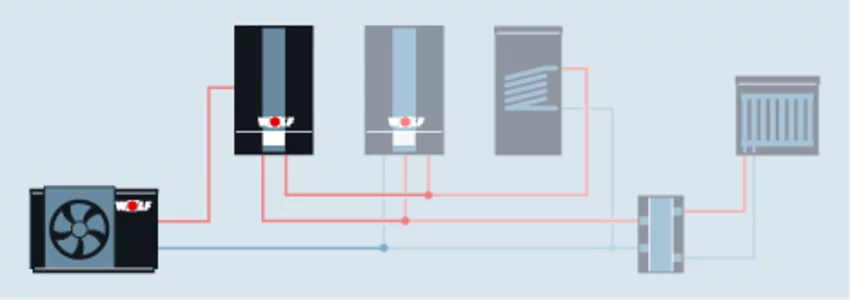

Grundprinzip Hybridsystem



Ein Hybridsystem besteht aus mindestens zwei unterschiedlichen Wärmeerzeugern, die verschiedene Energieträger nutzen. Das fossile Heizsystem verfeuert zum Beispiel Öl oder Gas und mindestens eine weitere Komponente nutzt einen regenerativen Energieträger.



Eine Wärmepumpe erzeugt aus einer Kilowattstunde Strom plus der Wärme der Umgebungsluft rund vier Kilowattstunden Wärme – diese extrem hohe Effizienz wird von keiner anderen gängigen Wärmeerzeugertechnologie erreicht.

Bei Spitzenlasten, zum Beispiel aufgrund von besonders kalten Außentemperaturen oder einem hohen Warmwasserbedarf, unterstützt anstelle des elektrischen Heizstabs der Wärmepumpe jeweils der fossile Kessel die Bereitstellung von Wärme. Für diesen Zweck sind die beiden Wärmeerzeuger über eine gemeinsame Regelung miteinander verbunden.



Ökologische Vorteile



Die größte CO2-Einsparung mit der Wärmepumpe wird erreicht, wenn bei ihrem Betrieb der bestmögliche COP realisiert wird. Wärmepumpen im Hybridsystem können Deckungsanteile von rund 80 Prozent erreichen. Sie arbeiten damit deutlich umweltfreundlicher als der im GEG geforderte Anteil von 65 Prozent erneuerbaren Energien. Das setzt voraus, dass Wärmepumpen generell im effizienten Teillastbetrieb betrieben werden und entsprechend die Leistung zum Gebäude passend gewählt wird.



Dient der fossile Wärmeerzeuger ausschließlich der Leistungsreserve bei besonders niedrigen Außentemperaturen, sind sogar CO2-Einsparungen bis nahezu 100 Prozent zu erwarten. In wärmeren Monaten, in denen die Wärmepumpe lediglich das Warmwasser erhitzt, werden durch die fossilen Wärmeerzeuger keine Abgase freigesetzt. Die beste CO2-Bilanz für die Wärmepumpe ergibt sich beim Verbrauch von selbst erzeugtem PV- bzw. Zukauf von Grünstrom aus dem Netz.



Ökonomische Vorteile



Jeder Wärmeerzeuger wird bei einer Hybridlösung in seinem idealen Betriebszustand eingesetzt. In den wärmeren Monaten wird analog zur oben geschilderten CO2-Einsparung bares Geld gespart, denn in den Monaten März bis Oktober arbeitet die Wärmepumpe besonders effizient.



Gegenüber einer rein fossilen Heizung sind bis zu 40 Prozent Heizkostenersparnis möglich – mit steigender CO2-Einpreisung bei fossilen Brennstoffen fällt diese Bilanz nochmals positiver aus.



Letztere bzw. die Wirtschaftlichkeit des Hybridsystems ist maßgeblich von der Regelung abhängig: Da die Effizienz der Wärmepumpe von den Außentemperaturen abhängt, kann ab bestimmten tiefen Außentemperaturen (in Abhängigkeit von der jeweiligen Marktsituation) die Spitzenlastabdeckung durch Gas oder Öl günstiger sein, als dies per Heizstab möglich wäre.



Versorgungssicherheit



Daneben gibt es weitere Pluspunkte, die für ein Hybridsystem sprechen:



  • Erhöhung der Versorgungssicherheit
  • Allgemeine Redundanz im Störungsfall
  • Sicherstellen der Trinkwasserhygiene auch bei niedrigen Vorlauftemperaturen durch den fossilen Wärmeerzeuger, wenn nötig



Drei hybride Betriebsweisen



Grundsätzlich können Hybridsysteme für drei Betriebsweisen ausgelegt werden:



  • Bivalenter-alternativer Betrieb
  • Bivalent-paralleler Betrieb
  • Bivalent-teilparalleler Betrieb



Sobald im bivalent-alternativen Betrieb der Bivalenzpunkt unterschritten wird, wird die Wärmepumpe aus- und der Zweitwärmeerzeuger eingeschaltet. Das Spitzenlastgerät muss daher die komplette Gebäudeheizlast abdecken können.



Im bivalent-parallelen Betrieb läuft die Wärmepumpe konstant. Der Zweitwärmeerzeuger dient zur Spitzenlastunterstützung und kann entsprechend kleiner ausgelegt werden.



Die Bivalent-teilparallele Betriebsweise ist eher selten in der Praxis zu finden. Hier arbeitet die Wärmepumpe zunächst autark. Bei Erreichen der ersten Grenztemperatur schaltet sich der fossile Wärmerzeuger zu und bei Erreichen einer zweiten Temperaturgrenze übernimmt das fossile System die komplette Bereitstellung der Wärme. Damit das System funktionsfähig ist, muss der Zweitwärmeerzeuger für die komplette Gebäudeheizlast ausgelegt werden.



Bereits vor der Auslegung des Hybridsystems muss daher die Entscheidung für eine der drei Betriebsweisen fallen.



Herausforderungen bei der Umrüstung



Die Heizungsbauer stehen vor der komplexen Aufgabe, einen Bestandskessel zu einem individuellen Hybridsystem zu erweitern. Oftmals stecken dabei die Herausforderungen im Detail:



  • Unterschiedliche Systemtempertaturen, Massenströme und Anforderungen an die jeweilige Systemspreizung der beiden Wärmeerzeuger
  • zeitliche Verfügbarkeit der erzeugten Wärme
  • Heizkurve und Wärmebedarf für die Bereitung von Warmwasser
  • Verfügbares Platzangebot für Speicher und Verrohrung im Keller



Diese erhöhen sowohl den Planungs- als auch den Installationsaufwand einer individuellen Hybridlösung. Die notwendige Abtauenergie für die Wärmepumpe muss eingerechnet und immer die tendenziell permanente Laufzeit der Wärmepumpe angestrebt werden, um einen Taktbetrieb zu vermeiden.



Eine Hybridlösung ab Werk



Eine einfache und umfassende Lösung für diese Vielzahl an Herausforderungen in Ein-/Zweifamilienhäusern bietet eine bereits für den Hybridbetrieb ausgelegte Wärmepumpe. Sie weist eine herstelleroffene Schnittstelle zu den gängigen, sich bereits auf dem Markt befindlichen fossilen Wärmeerzeugern auf.

Bis zu 30 Jahre alte fossile Wärmeerzeuger können mit kompakter moderner Wärmepumpentechnik kombiniert werden, wenn die Inneneinheit der Wärmepumpe mit entsprechendem Zubehör ausgestattet ist.

Ein solches, ganzheitlich gedachtes und herstelleroffenes System, aufgestellt auf einer sehr kleinen Fläche, kann schnell und einfach installiert werden. Es verringert im Vergleich mit einer konventionellen Lösung nicht nur den Montage-, sondern auch den Planungsaufwand.

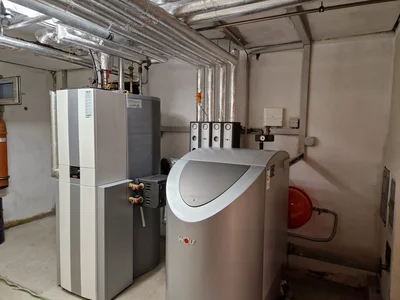

Regelung optimiert den Betrieb



Damit die beiden eigenständigen Wärmeerzeuger Wärmepumpe und fossiler Standard-Kessel ökologisch bzw. ökonomisch sinnvoll zusammenarbeiten können, ist eine übergreifende Regelung der beiden Systeme erforderlich. Welcher Betriebsmodus Vorrang hat, muss individuell bei der Inbetriebnahme festgelegt werden.



Die Regelung passt nicht nur die Leistung an die Komfortansprüche oder ggf. an die Energiepreise an, sondern erkennt auch, bis wann der Betrieb monovalent gedeckt werden kann. Wird ein individuell zu definierender Grenzwert (Bivalenzpunkt) überschritten, schaltet sich das zweite System automatisch zu und auch wieder ab, wenn sich die Rahmenbedingungen wieder ändern.



Hilfreich ist auch eine dem normalen Betrieb übergeordnete Schornsteinfegertaste, mit der der Brenner für Überwachungs- und Wartungszwecke gestartet werden kann, wenn er nicht gerade für Heizzwecke betrieben werden muss.

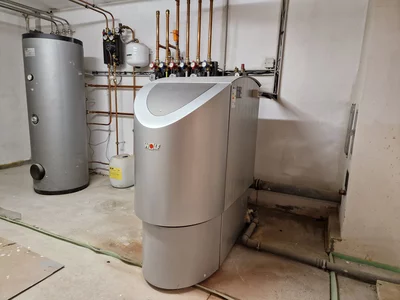

Das WOLF Wärmepumpen Hybridcenter



Ein WOLF Wärmepumpen-Hybridcenter ist eine Komplettlösung für eine einfache Kombination einer Wärmepumpe mit auf dem Markt gängigen konventionellen Kesseln, ist also nicht auf WOLF Geräte beschränkt.

Ist die Entscheidung für eine Hybridlösung gefallen, wird das WOLF Wärmepumpencenter auf der Baustelle durch ein Nachrüstset, das sogenannte Hybridset, zu einem Hybridcenter erweitert. Das so entstandene Hybridcenter ist für eine Gesamtleistung (= Fossil plus Wärmepumpe) von bis zu 30 kW ausgelegt. Das WOLF Hybridcenter passt besonders zu einem beengten Platzangebot, denn es hat eine weniger als 1 m² große Aufstellfläche.

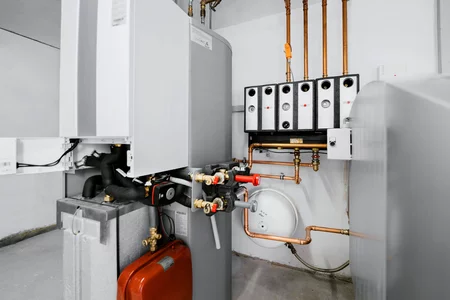

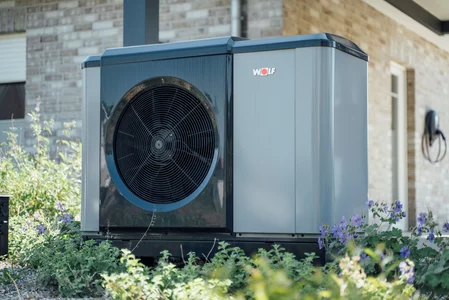

Die nach EHPA und HP-Keymark zertifizierte WOLF Hybridlösung umfasst die Komponenten CHA-Monoblock (Außen- & Inneneinheit inkl. 9 kW E-Heizstab), ein Wärmepumpencenter (inkl. 280 Liter Warmwasserspeicher und 50 Liter Trennpuffer), ein Ausdehnungsgefäß sowie alle Komponenten zur Installation der Hydraulik und Steuerung. Optional ist ein Stromzähler mit S0-Schnittstelle für Energieverbrauchs- und Effizienzanzeige erhältlich und ebenso ein Internetschnittstellenmodul (LAN; WLAN) zur Anbindung an die WOLF Kommunikationsplattform Link home.

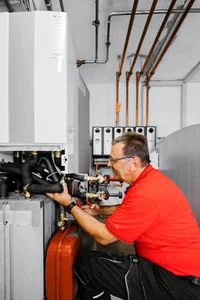

Das WOLF (Nachrüst-)Hybridset hat einen hohen Vormontagegrad und seine Komponenten sind als Bausatz schnell und einfach in ein neues WOLF Wärmepumpencenter integrierbar. Im Vergleich mit konventionell geplanter und installierter Technik spart die Umrüstung zum WOLF Hybridsystem bis zu 70 % der Arbeitszeit bei der Planung und Montage ein.



WOLF kann herstellerübergreifend bis zu 30 Jahre alte fossile Wärmeerzeuger in eine Hybridlösung integrieren. Auch ein Niedertemperaturkessel kann eigebunden werden, denn es ist ein geeignetes Hybridmodul zur elektrischen Ansteuerung des Kessels über WOLF Wärmepumpen erhältlich. Die entsprechenden Module sind mit nahezu allen Modellen der WOLF Monoblock Wärmepumpen kompatibel.



Mit Hilfe einer sogenannten Schornsteinfegertaste kann der fossile Kessel jederzeit außer Betrieb gesetzt werden, wenn zum Beispiel Wartungsarbeiten anstehen oder der Schornsteinfeger zur Prüfung kommt.


Das WOLF Wärmepumpen-Hybridcenter übernimmt sowohl für die erneuerbare als auch die fossile Technologie die Rolle des steuernden Masters. Wird fossil Warmwasser erzeugt, steuert die Hybridregelung ein Dreiwegeventil an, das die Zirkulation zur Aufheizung des Warmwasserspeichers im WOLF Hybrid-Wärmepumpencenter freigibt.





Mehr Informationen zum WOLF CHA-Wärmepumpencenter unter: www.wolf.eu/profi/chc


Autor:
Maximilian Schmidt, Market Launch Manager, WOLF
